贴片电感一般又广泛被称为贴片功率电感，或者是大电流电感，不过在电感的购买上，很多用户则会问关于贴片电感封装尺寸有哪些，其实则电感是闭合回路的一种属性，是一个物理量。它的工作原理当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。所以其目前常规大多数的贴片电感封装尺寸都是通用的，即使规格尺寸不一样的，后置对于应用电路的需求也是没影响的。下面以贴片电感0402系列产品为大家详细介绍一下。
贴片电感一般又广泛被称为贴片功率电感，或者是大电流电感，不过在电感的购买上，很多用户则会问关于贴片电感封装尺寸有哪些，其实则电感是闭合回路的一种属性，是一个物理量。它的工作原理当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。所以其目前常规大多数的贴片电感封装尺寸都是通用的，即使规格尺寸不一样的，后置对于应用电路的需求也是没影响的。下面以贴片电感0402系列产品为大家详细介绍一下。
贴片电感0402系列

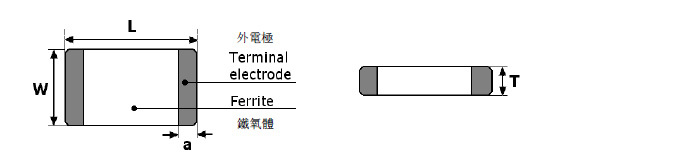

贴片电感0402系列封装尺寸图
| SIZE 尺寸 | L 長 mm | W 寬 mm | T 厚 mm | a 銀寬 mm |
| 1005 (0402) | 1.0±0.15 | 0.5±0.15 | 0.5±0.15 | 0.25±0.1 |
| 1608 (0603) | 1.6±0.15 | 0.8±0.15 | 0.8±0.15 | 0.2~0.6 |
| 2012 (0805) | 2.0±0.2 | 1.25±0.2 | * | 0.2~0.8 |
| 3216 (1206) | 3.2±0.2 | 1.6±0.2 | * | 0.4~1.0 |
| 3225 (1210) | 3.2±0.2 | 2.5±0.2 | * | 0.6~1.0 |
| 4532 (1812) | 4.5±0.2 | 3.2±02 | * | 0.6~1.0 |
贴片电感0402系列参数
| 型号 | 感值公差 | 测试频率（MHz） | 共振频率（MHz） | DC直流电阻Max（mΩ） | 额定电流Max（mA） |
| 1005-47NM | 0.047±20% | 50 | 220 | 0.45 | 25 |
| 1005-68NM | 0.068±20% | 50 | 210 | 0.45 | 25 |
| 1005-82NM | 0.082±20% | 50 | 200 | 0.45 | 25 |
| 1005-R10K,M | 0.10±10%, ±20% | 25 | 200 | 0.8 | 25 |
| 1005-R12K,M | 0.12±10%, ±20% | 25 | 165 | 0.8 | 25 |
| 1005-R15K,M | 0.15±10%, ±20% | 25 | 140 | 0.9 | 25 |
| 1005-R18K,M | 0.18±10%, ±20% | 25 | 120 | 0.9 | 25 |
| 1005-R22K,M | 0.22±10%, ±20% | 25 | 110 | 1.2 | 25 |
| 1005-R27K,M | 0.27±10%, ±20% | 25 | 95 | 1.2 | 25 |
| 1005-R33K,M | 0.33±10%, ±20% | 25 | 85 | 1.25 | 18 |
| 1005-R39K,M | 0.39±10%, ±20% | 10 | 85 | 0.6 | 15 |
| 1005-R47K,M | 0.47±10%, ±20% | 10 | 80 | 0.7 | 15 |
| 1005-R56K,M | 0.56±10%, ±20% | 10 | 75 | 0.8 | 15 |
| 1005-R68K,M | 0.68±10%, ±20% | 10 | 70 | 0.9 | 15 |
| 1005-R82K,M | 0.82±10%, ±20% | 10 | 65 | 0.9 | 15 |
| 1005-1R0K,M | 1.0±10%, ±20% | 10 | 60 | 1.0 | 15 |
| 1005-1R2K,M | 1.2±10%, ±20% | 10 | 55 | 1.25 | 25 |
| 1005-1R5K,M | 1.5±10%, ±20% | 10 | 45 | 1.4 | 15 |
| 1005-1R8K,M | 1.8±10%, ±20% | 10 | 40 | 1.55 | 15 |
| 1005-2R2K,M | 2.2±10%, ±20% | 10 | 28 | 1.7 | 10 |
| 1005-2R7K,M | 2.7±10%, ±20% | 10 | 28 | 2.4 | 10 |
| 1005-3R3K,M | 3.3±10%, ±20% | 10 | 28 | 2.7 | 10 |
应用范围
1、适用于高可靠要求的车用，军用，医用，航空航天等行业。
2、应用于工控主板、笔记本电脑、车载设备、分配电源系统、通讯设备、显卡、平板电脑、DC/DC转换器、LED路灯设备、医疗设备等。
3、适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。
其实对于贴片电感封装尺寸的选型上小编觉得一般问题都是不大的，总的来说，关键电感的选型在于它当中所区分不同的型号，如上述的贴片电感0402系列当中还是区分很多不同的型号产品，其型号的不同，后置对于功能特性上的差异也是比较大的。所以在贴片电感的购买上，关于产品的选型，请大家依据应用电路的场景需求来选择。
