返回销售一体成型电感1050_交期快捷/品质优良

　　说到一体成型电感，大家可能对一体成型电感的结构特性及材质区分等这方面的产品知识不太了解。一般来说，再选择一体成型电感的时候需要留意以下几个关键因素，如：注意观察电感器在使用的过程中是否出现发烫的情况，如果出现这种情况主要是因工作电流达不到电路中的实际需要的电流要求或工作环境温度超出实际环境温度，所以我们要选择产品的时候要留意这些参数条件，选择适当的产品。常规使用的一体成型电感根据规格型号的区分，主要有一体成型电感1050、一体成型电感1250、一体成型电感1260等多种系列的产品。一体成型电感1050和一体成型电感1250不仅是在规格型号上有所不同，在性能用途等方面也是有所不同的，所以我们在挑选产品时要看清产品的型号等。那么下面小编以一体成型电感1050为例，给大家细细讲解吧!

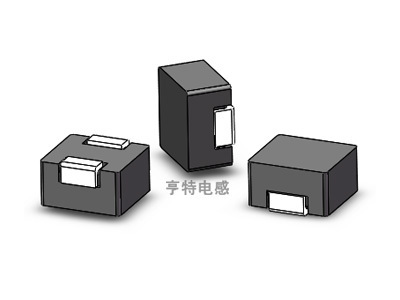

　　(1)　一体成型电感1050系列_产品简介

　　结构设计：SMD结构设计

　　特点上：低阻抗，无引线端头，寄生电容小

　　一体成型结构：坚实牢固，产品精准厚度，持久防锈

　　电感材质：由低耗损合金粉末压铸工艺制成

　　特性：在高频和高温环境下可保持优良的温升电流及饱和电流的特性

　　工作范围：工作频率覆盖范围广(可高达5MHz以上)

　　(2)一体成型电感1050系列_产品封装尺寸图：

　　(3)一体成型电感1050系列_产品应用范围：

　　1)适用于高可靠要求的车用、航空航天、医用等行业。

　　2)应用于LED路灯设备、通讯设备、笔记本电脑、车载设备、分配电源系统，医疗设备等。

　　3)适用于电源供应器、个人电脑和其它掌上型电子设备中电源线路上直流对直流整流的应用。

　　(4)产品详细参数：

　　1) 规格型号：1050-R82N

　　温升电流：22A; 饱和电流：39A;L,Q值测试频率：100KHz/1V; 电感值：0.82uh;

　　DCR Typ直流电阻：2.5mΩ; DCR Typ直流电阻：3.2mΩ。

　　2) 规格型号：1050-1R0M

　　温升电流：20A; 饱和电流：35A;L,Q值测试频率：100KHz/1V; 电感值：1.0uh;

　　DCR Typ直流电阻：2.8mΩ; DCR Typ直流电阻：3.5mΩ。

　　3) 规格型号：1050-1R2M

　　温升电流：19.5A; 饱和电流：29A; L,Q值测试频率：100KHz/1V; 电感值：1.2uh;

　　DCR Typ直流电阻：2.8mΩ; DCR Typ直流电阻：3.5mΩ。

　　4) 规格型号：1050-1R5M

　　温升电流：15.0A; 饱和电流：27.8A;L,Q值测试频率：100KHz/1V; 电感值：1.5uh;

　　DCR Typ直流电阻：3.9mΩ; DCR Typ直流电阻：4.8mΩ。

　　5) 规格型号：1050-2R2M

　　温升电流：12.0A; 饱和电流：21.5A;L,Q值测试频率：100KHz/1V; 电感值：2.2uh;

　　DCR Typ直流电阻：6.5mΩ; DCR Typ直流电阻：8.2mΩ。

　　6) 规格型号：1050-3R3M

　　温升电流：10.0A; 饱和电流：18.6A;L,Q值测试频率：100KHz/1V; 电感值：3.3uh;

　　DCR Typ直流电阻：9.2mΩ; DCR Typ直流电阻：10.5mΩ。

　　7) 规格型号：1050-4R7M

　　温升电流：9.5A; 饱和电流：16.5A;L,Q值测试频率：100KHz/1V; 电感值：4.7uh;

　　DCR Typ直流电阻：12.4mΩ; DCR Typ直流电阻：15mΩ。

　　8) 规格型号：1050-5R6M

　　温升电流：8.5A; 饱和电流：15A;L,Q值测试频率：100KHz/1V; 电感值：5.6uh;

　　DCR Typ直流电阻：18.9mΩ; DCR Typ直流电阻：20mΩ。

　　9) 规格型号：1050-6R8M

　　温升电流：8.0A; 饱和电流：14A;L,Q值测试频率：100KHz/1V; 电感值：6.8uh;

　　DCR Typ直流电阻：20.6mΩ; DCR Typ直流电阻：24mΩ。

　　10) 规格型号：1050-8R2M

　　温升电流：7.0A; 饱和电流：12.5A;L,Q值测试频率：100KHz/1V; 电感值：8.2uh;

　　DCR Typ直流电阻：27.4mΩ; DCR Typ直流电阻：30mΩ。

　　11) 规格型号：1050-100M

　　温升电流：6.8A; 饱和电流：11.5A;L,Q值测试频率：100KHz/1V; 电感值：10uh;

　　DCR Typ直流电阻：30.2mΩ; DCR Typ直流电阻：35mΩ。

　　12) 规格型号：1050-150M

　　温升电流：5.0A; 饱和电流：9.0A;L,Q值测试频率：100KHz/1V; 电感值：15uh;

　　DCR Typ直流电阻：48mΩ; DCR Typ直流电阻：52.8mΩ。

　　13) 规格型号：1050-220M

　　温升电流：4.5A; 饱和电流：8.0A;Q值测试频率：100KHz/1V; 电感值：22uh;

　　DCR Typ直流电阻：50mΩ; DCR Typ直流电阻：58mΩ。

　　14) 规格型号：1050-330M

　　温升电流：3.5A; 饱和电流：6.5A;L,Q值测试频率：100KHz/1V; 电感值：33uh;

　　DCR Typ直流电阻：89mΩ; DCR Typ直流电阻：105mΩ。

　　15) 规格型号：1050-470M

　　温升电流：3.0A; 饱和电流：5.0A;L,Q值测试频率：100KHz/1V; 电感值：47uh;

　　DCR Typ直流电阻：110mΩ; DCR Typ直流电阻：130mΩ。

　　16) 规格型号：1050-680M

　　温升电流：2.0A; 饱和电流：3.0A;L,Q值测试频率：100KHz/1V; 电感值：68uh;

　　DCR Typ直流电阻：171mΩ; DCR Typ直流电阻：190mΩ。

　　采购一体成型电感1040或其他系列的产品时，需要注意产品的感量值、直流电阻、允许误差、测试频率、工作电流等各项参数指标是否符合电路需求的使用。因为对于参数值不同的产品，对其使用的电路设计要求也是有所不同的。另外，一体成型电感1040等系列的产品一般保质期为6个月，不过这也要具体看电感制作工艺和保存环境。一体成型电感1040等系列的产品是由低损耗合金粉末压铸，具有低阻抗，无引线端头，一体成型结构，坚实牢固，产品精准厚度、持久防锈等特点。以上就是关于一体成型电感部分产品的内容介绍，如果大家对产品还有其他方面的知识想要了解，可以通过我们亨特电感在线客服进行咨询了解。
