返回常用的贴片电感有几种

发布时间:2019-11-15浏览次数:10307
贴片电感规格型号种类比较多,那么大家指导常用的贴片电感有几种呢?一般常用的有:NR磁胶屏蔽电感、CD功率电感、一体成型功率电感、高频绕线电感、顺络电感、风华电感、BOURNS电感、Murata电感、Taiyo电感等。

  贴片电感规格型号种类比较多,那么大家指导常用的贴片电感有几种呢?一般常用的有:NR磁胶屏蔽电感、CD功率电感、一体成型功率电感、高频绕线电感、顺络电感、风华电感、BOURNS电感、Murata电感、Taiyo电感等。可能大家如果平时没用了解这些就不太清楚贴片电感有几种,这样我们再挑选产品型号的时候就没有那么容易去选择,通常不同规格型号的产品再性能和用途上都是有差别的。如果我们先去了解清楚贴片电感有几种,以及不同规格型号之间的差别以及用途,那么我们在选购产品的时候就会轻而易举的选到适合的产品!

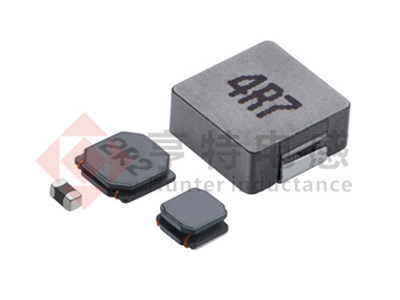

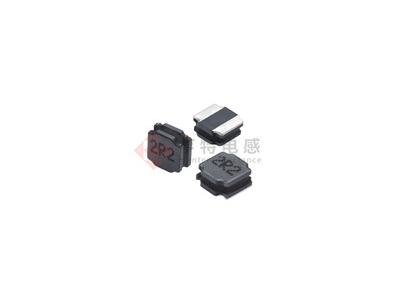

  (1)NR磁胶屏蔽电感:

NR磁胶屏蔽电感

  磁胶电感涂敷磁性胶水,很大程度有效降低蜂鸣声音,除此之外,还直接在铁氧体磁芯上金属化电极,增强了磁胶电感的抗跌落冲击能力,经久耐用。作为屏蔽电感,NR磁胶电感自然是采用闭合磁路结构,漏磁少,抗电磁干扰能力强。相比传统功率电感,在想到尺寸条件下,其额定电流至少搞出30%。其体积小,侧面低,这对于需要节省空间的电路板来说是一个很大的优势,同时它的能耗也非常低。主要应用于:照明行业、通信\通讯行业、计算机行业、传统家电行业、安防行业、智能家居行业等。常用的规格型号有:2520、3012、3015、4018、4020、4030、5020、5040、6020、6028、6045、8040等。

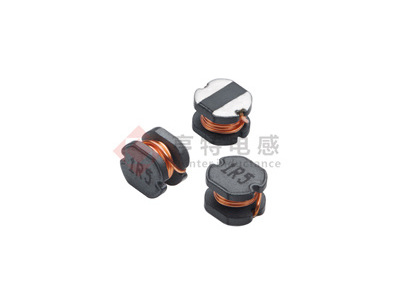

  (2)CD功率电感:

CD功率电感

  贴片CD功率电感是用绝缘导线绕制而成的电磁感应元件。属于常用的电感元件。贴片电感的作用:通直流阻交流这是简单的说法,对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路。调谐与选频电感的作用:电感线圈与电容器并联可组成LC调谐电路。贴片电感在电路中的任何电流,会产生磁场,磁场的磁通量又作用于电路上。当贴片CD功率电感通过的电流变化时,贴片CD功率电感中产生的直流电压势将阻止电流的变化。常用的规格型号有:CD32、CD43、CD53、CD54、CD75等。

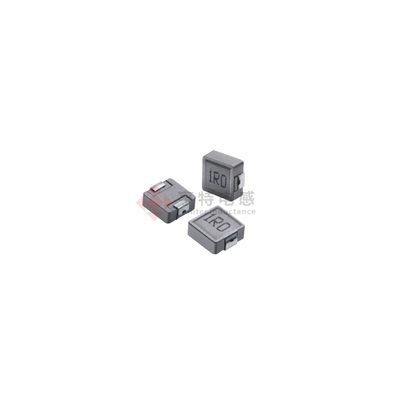

  (3)一体成型功率电感:

一体成型功率电感

  一体成型电感包括座体和绕组本体,所述座体系将绕组本体埋入金属磁性粉末内部压铸而成,SMD引脚为绕组本体的引出脚直接成形于座体表面,本实用新型有较传统电感更高的电感和更小的漏电感。电感为SMD结构设计,使用时既不会损坏电感,又能提高生产效率。常用的规格型号有:0420、0520、0530、0620、0630、0650、1040、1050、1250、1260、1265等。

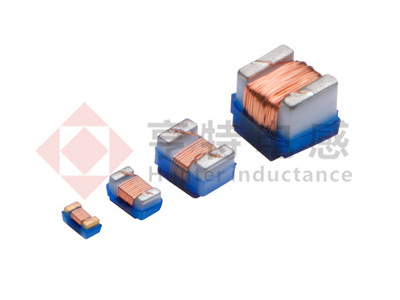

  (4)高频绕线电感:

高频绕线电感

  高频绕线电感是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器,但只有一个绕组。电感器具有一定的电感,它只阻碍电流的变化。如果电感器在没有电流通过的状态下,电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下,电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。主要参数电感的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。高频绕线电感的额定电流有两个参考点:一是以电感量变化:随着通过电感的电流的增加,磁密度会增加,当达到磁饱和时,绕线电感的感量会急速下降,一般以感量下降30%时的电流值为标准。二是以电感表面温度变化:随着通过电感的电流的增加,由于电感内阻DCR的存在,电感会发热,一般以当电感表面温度达到+40C时(环境温度20C)的电流值为标准。

  (5)顺络电感:

顺络电感

  顺络电感的封装形式主要有贴片电感绕线形式、单层间绕式,导磁体性质空芯磁芯形状柱形工作频率高频,安装方式立式密封骨架材料塑料品质因数Q1,功率电感是分带磁罩和不带磁罩两种,主要由磁芯和铜线组成。在电路中主要起滤波和振荡作用。常用的产品型号有:SWPA3015、SWPA4010S等。

  (6)风华电感:

风华电感

  风华电感主要有:绕线型、叠层型、编织型和薄膜片式电感器。常用的是绕线式和叠层式两种类型。前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作,体积比绕线型片式电感器还要小,是电感元件领域重点开发的产品。常用的规格型号有:CMI叠成电感系列、FHW绕线电感系列、VHF高频电感系列等。

  (7)BOURNS电感:

BOURNS电感

  BOURNS电感的常用规格型号有:SRN3015、SRN8040、SRR1208、SRR1210等。

  (8)Murata电感:

Murata电感

  Murata电感的常用规格型号有:LQG15HS1N5S02、LQP03TN2N7B02、LQW15AN27NJ00、LQG15HS1N5S02等。

  (9)Taiyo电感:

Taiyo电感

  Taiyo电感的常用规格型号有:CB2518T4R7M、HK06031N0S-T、LB2012T2R2M、MAKK2016H1R0M等。

  以上就是关于贴片电感有几种的相关产品种类介绍,一般不同类型的产品在性能和用途以及价格方面都会有所不同,当然也并不是越贵越好。如果大家还是不明白贴片电感有几种,可以咨询我们的在线客服专员。如果有意向购买我们的产品,欢迎致电咨询我们!贴片电感有几种并不是固定的,不同的分类方式就会产生不同的结果,所以我们在挑选产品的时候先和客服沟通好再进行挑选!
