扁平线共模电感

首页 > 产品中心 > 扁平线共模电感

SQ3024扁平线共模电感

SQ3024扁平线共模电感广泛应用于通信电源,家电,照明,适配器,医疗,军工,新能源储能等领域。
2022-06-01 15:46:10
咨询服务热线:
400-735-2288
产品详情

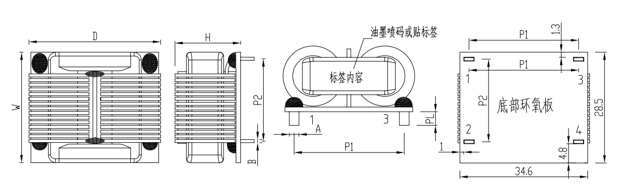

SQ3024扁平线电感封装尺寸图

SQ3024扁平线电感封装尺寸图

H D W P1 P2 A B PL
30.0Max. 32.0Max. 17.0Max. 10.0±0.5 14.0±0.5 1.9±0.5 0.7±0.3 3.2±0.5

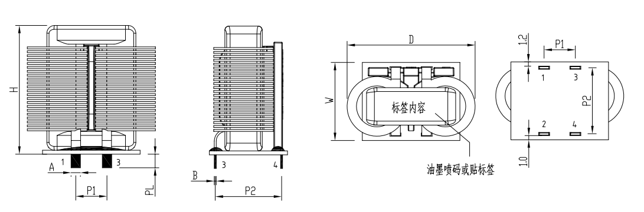

SQ3024扁平线电感封装尺寸图

H D W P1 P2 A B PL
19.0Max. 35.0Max. 30.0Max. 29.4±0.5 21.3±0.5 2.6±0.5 1.2±0.5 3.5±0.5



SQ3024扁平线电感系列参数

型号 线径 mm (厚度*宽度) 共模感量 (mH Min)       额定电压MAX      额定电流(A)

安装方式

排距*脚距(mm) DCRmΩ MAX
SQ30V0716-8.5A-3.7mH 0.6*1.8 3.7 264 VAC 8.5 立式 10*14 18
SQ30H0717-22.0A-1.0mH 1.1*2.5 1.0 264 VAC 22.0 卧式 29.4*21.3 4
